Merkmal des Korbfilters

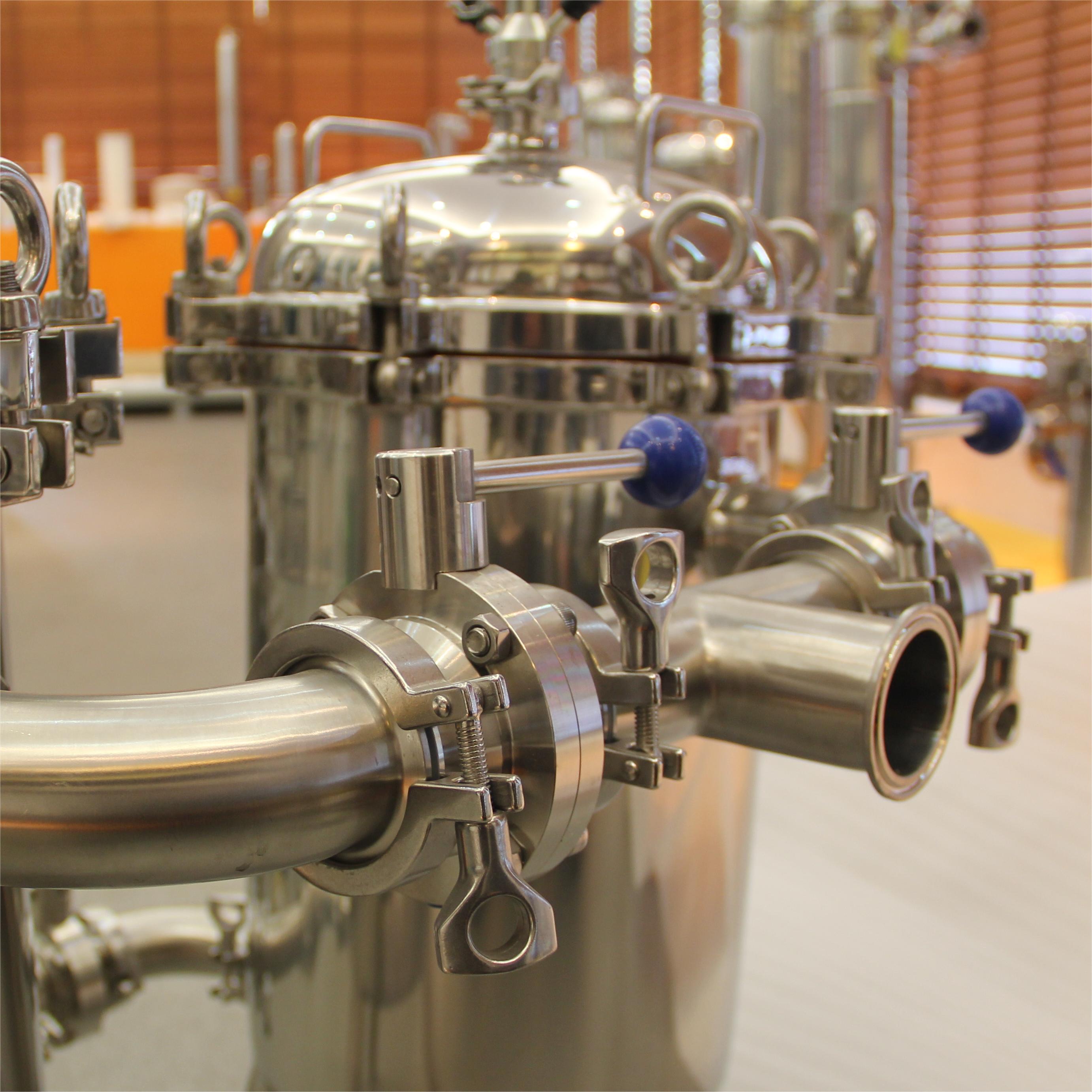

● JTGLF -Korbfilter ist ein verbessertes kleines Korbsieb, das eine kleine Menge fester Partikel in der Flüssigkeit entfernen kann und auch Kompressor, Pumpen, Instrumente und andere Geräte so schützen kann, dass sie normal funktionieren.
● JTGLF Basket Type Filter verwendet mehrere Polierverarbeitungsschritte, um sicherzustellen, dass die Schnittstelle RA bis zur Sanitärnote auf 0,6 ° C erreicht. Die gesamte Oberfläche ist spiegelpoliert.
Anwendung
● Al -Arten der Flüssigpartikelfilterung.
● essbares Öl, Getränk, Weinfiltration.
● Chemischer Filter.
● Kompressoren, Pumpen, Instrumente und andere Gerätevorschriften und Schutz.
Das Merkmal des Korbfilters
● Der Filter innere und außen unter Verwendung von Spiegelpoliern, Grenzfläche RA erreicht 0,6 um nahe am hygienischen Niveau.
● Die Filterschale kann eine Augenbolzenverbindung oder eine schnelle Verbindung verwenden, die einfach zu operieren ist. Auch es ist ein wirtschaftliches und praktisches Design.
● Filter der kleinen Größe Installieren Sie die Schraubmutter am Boden des Beins.
Oberflächenbeschaffung
Fertigorttyp | Mechanisches Polieren, elektrolytisches Polieren, Sandstrahlen, Beizen |
Präzision polieren | Innere Oberfläche RA ≤ 0,6 μm, |
Betriebsbedingungen
Max.operierender Druck | 0,6 MPa, 1,0 mPa |
Max. Betriebstemperatur. | 150 ℃ |
Material
Filterschale | SS304, SS316L |
Entlüftungsventil | SS304, SS316L |
Augenbolzen | SS304 |
Stabilisatorklinge | SS304 |
O-Ring | EPDM, PTFE, Viton, Silikon |
Verbindung
Shell -Verbindung | Flansch (EyeBolt), Tri-Clamp |
Im Outlet N1, N2 | Tri-Clamp |
Entlüftungsventil N3 (optional) | 1,5 'Tri-Clamp |
DimensionParameters | 1Basket | ||
16 ' | 25 ' | 40 ' | |
A: Gesamthöhe (ohne Gesprächsmesser) | 800 | 1040 | 1170 |
B: Die Entfernung vom Einlass zur Mitte | 200 | 235 | 250 |
C: Durchmesser | Φ300 | Φ350 | Φ400 |
D1: Die Höhe vom Einlass N1 zum Boden | 600 | 800 | 900 |
D2: Die Höhe vom Auslass N2 zum Boden | 250 | 300 | 300 |
In-Outlet N1, N2 Dimension | 1,5 '/2 '/2.5 ' | ||
Die oben genannten Daten sind der Standard, das sich an die Kundenanwendungen anpassen kann.
Auswahltabelle
Qty. Filterkorb | Filterkorb Typ | Schalenmaterial | Verbindungen | O-Ring |
1L | 25 | 4 | L | E |
1l = 1pc | 16 = 16 'Korb: φ256 × 254 | 4 = 304 | F = Flansch | E = epdm |
25 = 25 'Korb: φ312 × 375 | 6 = 316L | K = Tri-Clamp | P = PTFE | |
40 = 40 'Korb: φ362 × 444 | L = Faden | V = Viton | ||
S = Silikon |
