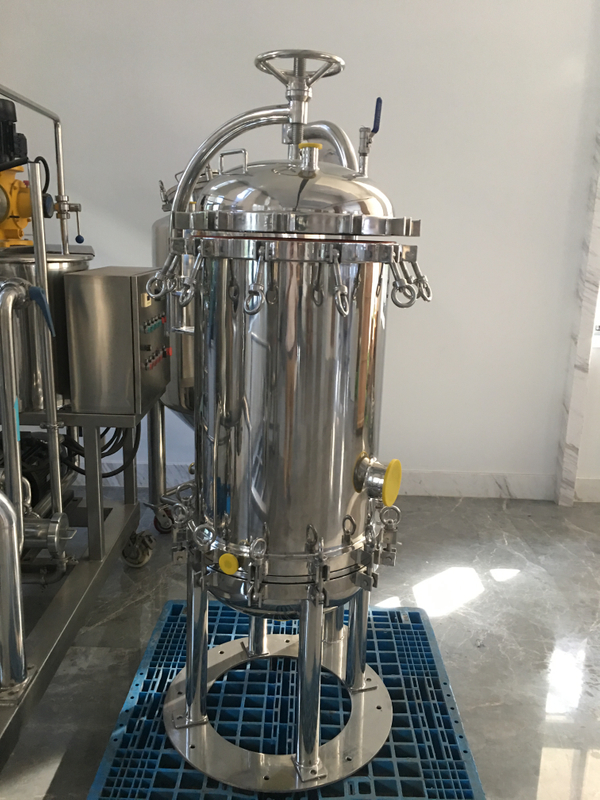

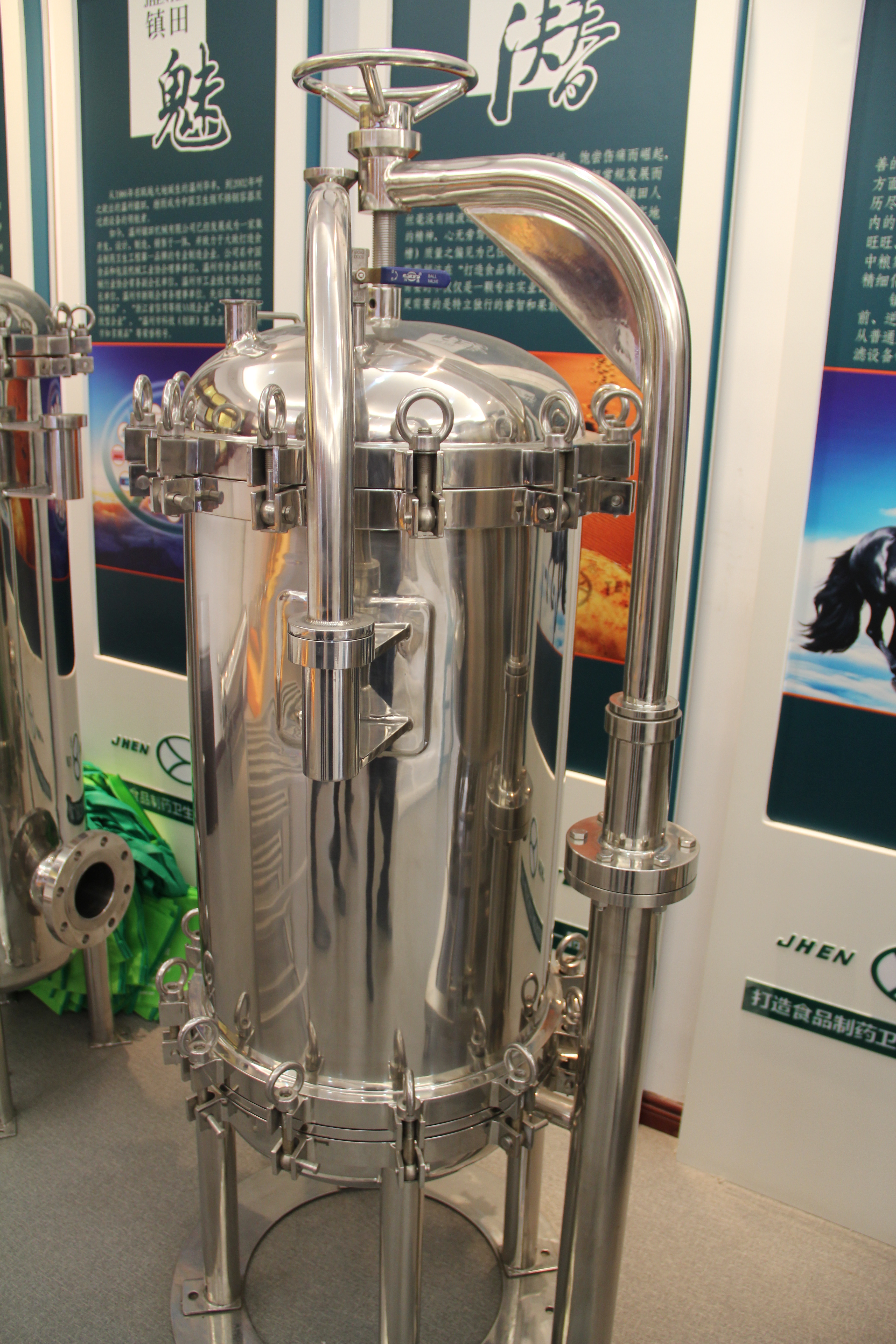

Merkmal des Präzisionsflüssigkeitsfilters
● JTGJM -Präzisionsflüssigkeitsfilter ist ein großer Durchfluss und ein multi -patronen -sanitärer Flüssigkeitsfilter kann die Anforderungen verschiedener Größen der Durchflussrate erfüllen.
● Die Strukturdesign und -herstellung entsprechen der Sanitärnote. Es gibt keinen toten Coner, der 'Gmp'Spandardard trifft. Dieses Produkt ist leicht zu reinigen, eine gründliche Entwässerung, keine Restflüssigkeit.
● Für die strenge Reinigungsanwendung kann die FITER -Gesichtsplatte so ausgelegt werden, dass sie zerlegt werden, um die vollwinkelige Reinigung zu erzielen.
Anwendung
● Pharmazeutische Industrie: Alle Arten von Antibiotika und anderen Flüssigfiltration.
● Lebensmittel- und Getränkeindustrie: Wein, Mineralwasser, Dhinking Water Iltration.
● Ölindustrie: Ölfeldeinspritzeinspritzung.
● Elektronikindustrie: Hochreinheit Wasseranfall.
● Chemische Industrie: Alle Arten von organischen Salvents, Säure, Laugefiltration.
Das Merkmal des Präzisionsflüssigkeitsfilters
● Der ultrah hohe Polierenspiegel, die innere Oberfläche polierte auf 0,3 μm RA die äußere Oberfläche, um 0,4 μm, das absolute Hygienespiegelpolieren zu erreichen.
● Umgang mit großem Fluss, kompaktes Design spart Platz
● Das Design der Seite nach unten sorgt dafür, dass die Parzel gleichzeitig vollständig entfernt werden können, die Tangentenauslass gründlich abgelassen werden und die Arbeiter leicht arbeiten.
● Für mehr als 15 Patronen -Fitler -Gehäuse sind der Schwungarm und der Augenbolzen oder schnelle offene optionale Designs, um sie leicht zu bedienen. Auch ein wirtschaftliches und praktisches Design.
Betriebsbedingungen
Maximaler Betriebsdruck | 0,6 MPa 、 1,0 mPa |
Maximale Betriebstemperatur | 150 ℃ |
Desinfizieren | 121 ℃/30 min |
Oberflächenbeschaffung
Fertigorttyp | Mechanisches/elektrolytisches Polieren, Sandstrahlung |
Präzision polieren | Innere Oberfläche RA ≤ 0,3 μm, Außenoberfläche RA ≤ 0,4 μm. |
Material
Hülse | 304.316L, Duplex SS, Titan, Hashielloy |
Entlüftungs-/ Abflussventil | 304、316L |
Augenbolzen | 304 |
Stabilisatorklinge | 304 |
O-Ring | EPDM, PTFE, Viton, Silikon |
Verbindung
Verbindung von Shell | Flansch (Augenbolzen) |
Im Outlet | Tri-Clamp |
N3 Druckmessgerät (Opion) | 1,5 'Tri-Clamp |
N4 Entlüftungsventil (Opion) | 1/2 'Tri-Clamp (weniger als 12 pcs) 3/4 ' Tri-Clamp (mehr als 15 PCs) 1 'Tri-Clamp (mehr als 15 Prozent) |
N5 Abflussventil (Option) | 1/2 'Tri-Clamp (weniger als 12pcs) 3/4 ' Tri-Clamp (5pcs bis 12 pcs) 1 'Tri-Clamp (mehr als 15 Prozent) |
Patronenanschluss | 222#, 226# |
JTGJM -Auswahltabelle
Qty. von Patrone | Modell der Kartusche | Patronenanschluss | Schalenmaterial | In-Outet-Verbindung | O-Ring | |
12r | 20 | s | 4 | K | E | |
3r = 3pcs | 21r = 21pcs | 20 = 20*Patrone | S = 226 Typ | 4 = 304 | K = Tri-Clamp | E = epdm |
5R = 5pes | 24R = 24 pcs | 30 = 30cattridge | T = 222 Typ | 6 = 316L | P = PTFE | |
7r = 7pcs | 36R = 36 pcs | 40 = 40 ° Patrone | D = Duplexs | V = Viton | ||
8R = BPCS | 42R = 42pcs | T = ttanium | S = Silikon | |||
9r = 9pcs | 48R = 48pcs | H = Hastelloy | ||||
12r = 12pes | 56R = 56pcs | |||||
15r = 15pcs | ||||||
Dimensionsparameter
3R (4R) | 5r (6r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
A: Gesamthöhe | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B: Die Entfernung vom Einlass zur Mitte | 142 | 165 | ||||
C: Schalendurchmesser | Φ204 | Φ250 | ||||
D1: Die Höhe vom Einlass zum Boden | 540 | 660 | ||||
D2: Die Höhe vom Auslass zu Boden | 300 | 300 | ||||
In Outlet N1 、 N2 Größe | 1,5 '/2 ' | 1,5 '/2 '/2.5 ' | ||||
(7r) | (8r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
Φ273 | Φ300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1,5 '/2 '/2.5 ' | 1,5 '/2 '/2,5 '/3 ' | |||||
9R (10R) | 12r (11r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
Φ325 | Φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1,5 '/2 '/2,5 '/3 ' | 1,5 '/2 '/2,5 '/3 ' | |||||
15r (18R) | (21r) | 24R (27/30R) | (36R) | (42R) | 48R (54R) | |
40 ' | 40 ' | 40 ' | 40 ' | 40 ' | 40 ' | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
Φ400 | Φ450 | Φ500 | Φ550 | Φ600 | Φ650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3.5 '/4 ' | 3 '/3.5 '/4 ' | |||||
