Merkmal des Seiteneingangsfilters
JTGCD Side-Entry Bag-Fitler mit einer einzelnen FITER-Tasche ist für einen groben Filtrations- und Vorfiltrationsprozess.
Die Nebeneintrittsstruktur ist ein wirtschaftliches und angemessenes Design, das den Raum des Filters effektiv sparen kann.

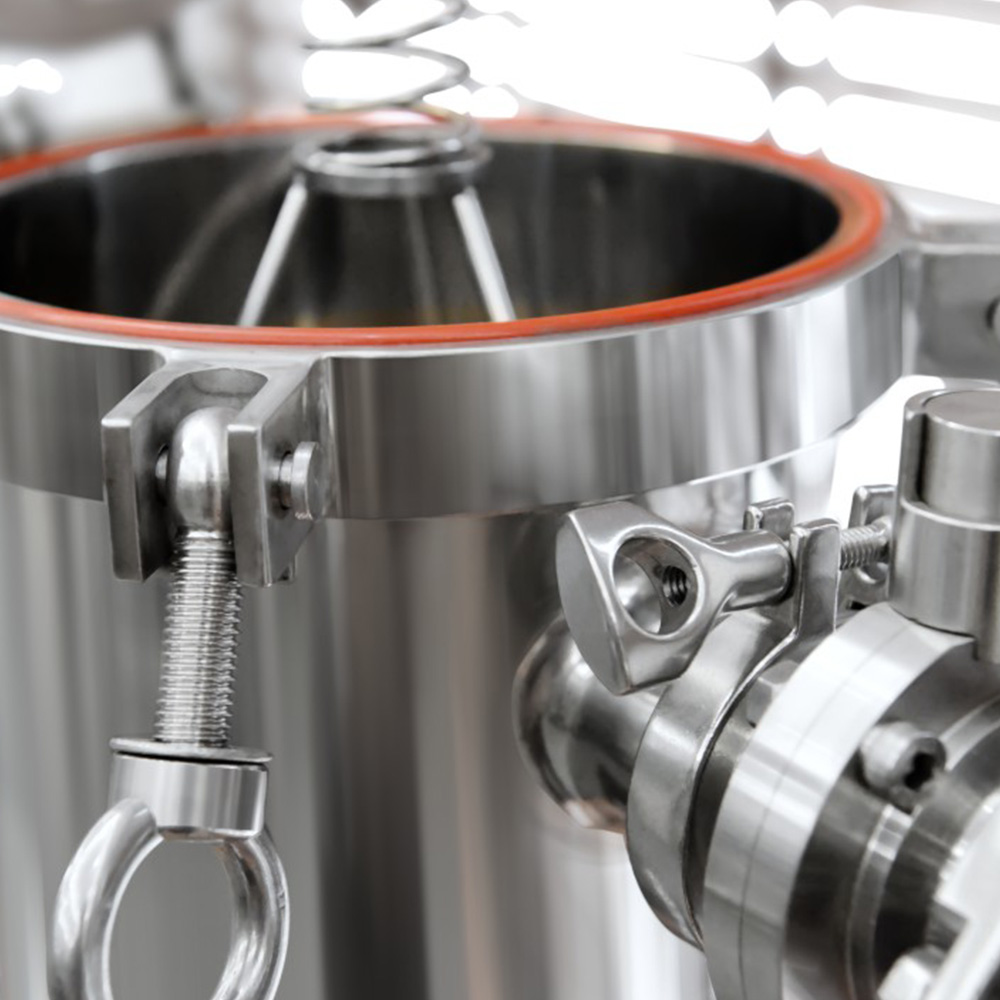

Druckring und die Feder sorgen für eine gute Abdichtung zwischen dem FITER und dem FITER -Beutel.
Bei einstellbaren Beinen kann die Installationsgröße entsprechend den Anforderungen des jeweiligen Ortes angepasst werden.
Seitenstaschefilter
Betriebsbedingungen
Maximaler Betriebsdruck | 0,6 MPa 、 1,0 mPa |
Maximale Betriebstemperatur | 150 ℃ |
Material
Hülse | 304, 316L, Duplex SS, Titan, Hastelloy |
Augenbolzen | 304 |
Stabilisatorklinge | 304 |
O-Ring |
EPDM, PTFE, Viton, Silikon |
Verbindung
Verbindung von Shell | Flansch |
Im Outlet N1 、 N2 | Flansch, TN-Clamp, Faden |
N3 Druckmessgeräte (Option) | 1,5 'Tri-Clamp (1#Bag/2#Bag) M14 × 1,5 weiblicher Faden (3#Bag/4#Bag) |
N4vent Ventil (Option) | 1/4 'männlicher Thread |
Oberflächenbeschaffung
Fertigorttyp | Mechanisches/ eiectrolytisches Poliersandstrahling |
Präzision polieren | Innere Oberflächen -RA ≤ 0,6 μm Außerhalb der Oberfläche RA ≤ 0,8 μm Korb 0,6 μm |
Dimensionsparameter
| Parameter | Geformte Abdeckung/flache Abdeckung | Abdeckung | ||
1# | 2# | 3# | 4# | |
A: Gesamthöhe | 990 | 1365 | 525 | 635 |
B: Die Entfernung vom Einlass zur Mitte | 147 | 92 | ||
G: Schalendurchmesser | φ204 | φ204 | φ114 | φ114 |
D1: Die Höhe vom Einlass zum Boden | 835 | 1205 | 445 | 555 |
D2: Die Höhe vom Auslass zu Boden | 250 | 300 | ||
In Outlet N1 、 N2 Größe | 1,5 oder 2 | 1 oder 1,5 | ||
E: Stabilisator Blade | 500 | 800 | 300 | 400 |
Max FIOW M 3/H | 20 | 40 | 6 | 12 |
Die oben genannten Daten sind der Standard, das sich gemäß den Anforderungen des Kunden anpassen kann.
Auswahltabelle
Qty vom Bag -Filter | Modal des Bag -Fiters | Schalenmaterial | In-outler Comction | O-Ring |
1p | 2s | 4 | F | E |
1p = 1pc | 1s = 1#Beutel: φ180 × 430 | 4 = 304 | F = fange | E = epdm |
2S = 2#BAG: φ180x810 | 6 = 316L | K = Tri-Clamp | P = PTFE | |
3s = 3#Beutel: φ105 × 230 | D = Duplex SS | L = Faden | V = Viton | |
4S = 4#BAG: φ105x380 | T = Titan | S = Silikon | ||
H = Hastelloy |
模压盖/平盖 | 平盖 Deckung | |||
1 号袋 | 2 号袋 | 3 号袋 | 4 号袋 | |
A: 总高 (不含压力表) Gesamthöhe | 990 | 1365 | 525 | 635 |
B: 进口中心距 Die Entfernung von Einlass zur Mitte | 147 | 92 | ||
G; 直径 Schalendurchmesser | φ204 | φ204 | φ114 | φ114 |
D1; 进口离地高度 Die Höhe von Einlass zu Boden | 835 | 1205 | 445 | 555 |
D2; 出口离地高度 Die Höhe von Auslass zu Boden | 250 | 300 | ||
进出口 In-Outlet N1 、 N2 尺寸 Größe | 1,5 或 2 | 1 或 1,5 | ||
E; 可调支脚高度 Stabilisator Blade | 500 | 800 | 300 | 400 |
最大流量 Max FIOW M/H | 20 | 40 | 6 | 12 |
